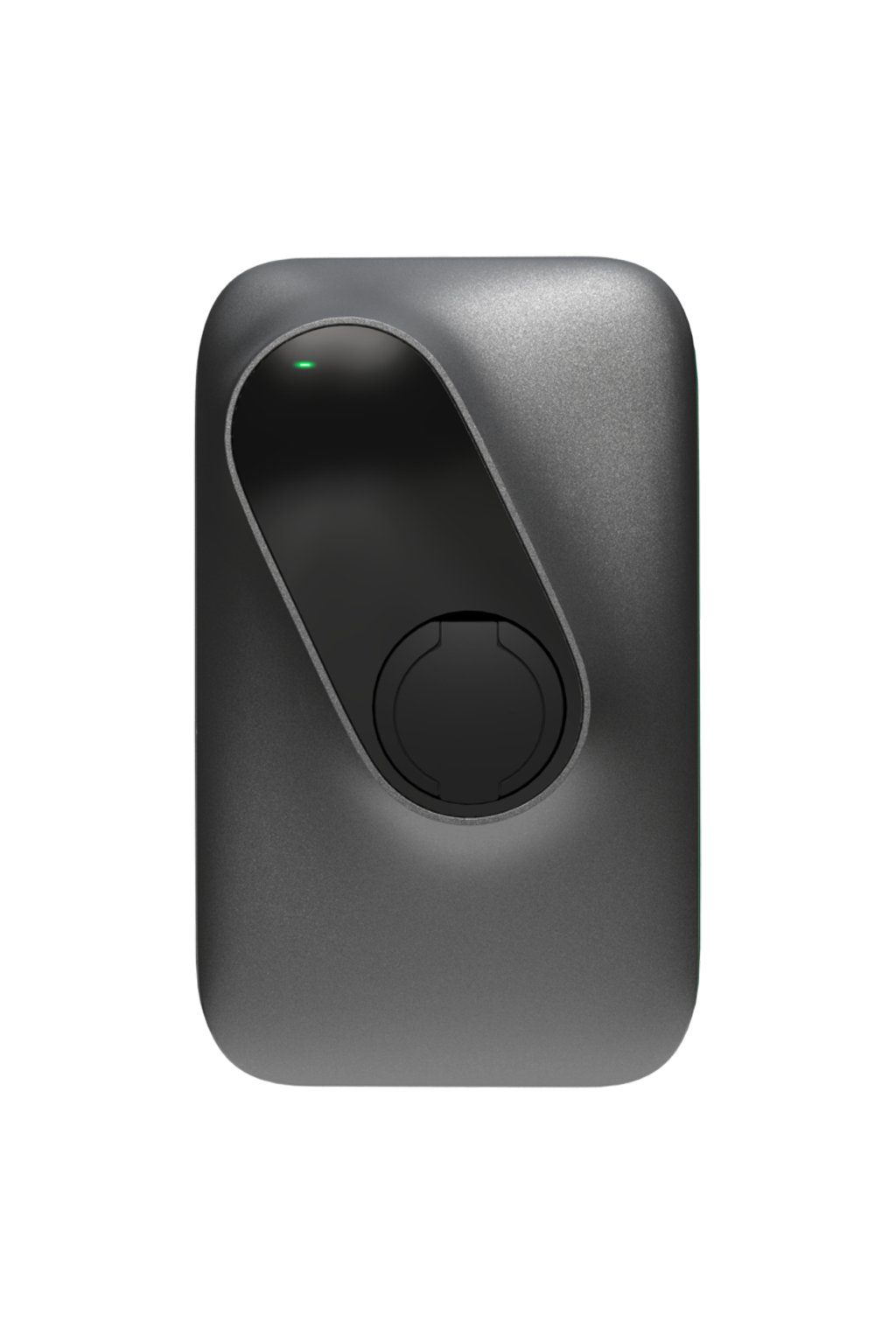

INCH LITE

Nabíjecí stanice INCH LITE je určena nenáročným uživatelů, kteří hledají kvalitní a robustní nabíjecí stanici bez dodatečných funkcí.

Typ připojení
Typ integrované ochrany
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Momentálně nedostupné Skladem (5 ks) Momentálně nedostupné Skladem (2 ks) Na dotaz (1 ks) Skladem (3 ks) Zvolte variantu
Kód: G-LA1Y7CY00 G-LA1Y5CY00 G-LA1V7CY00 G-LA1V5CY00 G-LA1S7CY00 G-LA1S5CY00 Zvolte variantu
14 310 Kč 14 850 Kč 17 010 Kč 17 550 Kč 20 587 Kč 20 587 Kč od 14 310 Kč 17 315,10 Kč včetně DPH 17 968,50 Kč včetně DPH 20 582,10 Kč včetně DPH 21 235,50 Kč včetně DPH 24 910,27 Kč včetně DPH 24 910,27 Kč včetně DPH od 17 315,10 Kč včetně DPH
Kategorie: INCH LITE

Model LITE nabízí oproti modelům HOME a PRO omezené možnosti konfigurace vybavení nabíjecí stanice Je možné vybrat variantu s integrovanou nadproudovou ochranou nebo integrovaným proudovým chráničem RCD. Verze s integrovaným proudovým chráničem RCD je již plně v souladu s normu IEC 61851:2017 a je potřeba instalovat do rozvaděče pouze jistič přívodního kabelu ke stanici. Nehrozí tak navýšení instalačních nákladů v podobě instalace proudové ochrany do rozvaděče, kde často není dostatek prostoru.

  • Nabíjecí výkon až 22kW

  • Odolná! Hliníkové tělo stanice s mechanickou odolností IK10 a IP54 zaručuje, oproti plastovým nabíjecím stanicím, odolnost vůči mechanickému poškození a nejnáročnějším klimatickým podmínkám.

Technické parametry:

Výkonové parametry nabíjecí stanice:

  • Jmenovité napětí (jednofázové zapojení):
    230V AC (-10%, +10%) a 120V AC (-10%, +10%)
  • Jmenovité napětí (třífázové zapojení):
    400V AC (-10%, +10%) a 208V AC (-10%, +10%)
  • Jmenovitý proud na fázi:
    Max. 32A na fázi
    Třífázové zapojení 3x32A
    Jednofázové zapojení 1x32A
    Lze upravovat nastavením stanice
  • Maximální nabíjecí proud:
    Třífázové zapojení 22kW
    Jednofázové zapojení 7,4kW
    Maximální nabíjecí proud lze upravovat nastavením stanice
  • Frekvence:
    47Hz - 63Hz
  • Podporované systémy uzemnění:
    TN-S, TN-C, TN-C-S a za zvláštních podmínek TT
    Pokud je to možné, doporučuje se lokální uzemnění
  • Spotřeba nabíjecí stanice v pohotovostním režimu:
    1-3W
  • Přepěťová citlivost zařízení:
    Kategorie II EN60664



Výstup nabíjecí stanice:

  • Počet výstupů nabíjecí stanice:
    1 (zásuvka nebo kabel)
  • Jmenovité napětí (vozidlo s jednofázovým palubním usměrňovačem):
    Napájecí napětí 230 V AC (-10%, +10%) a 120 V AC (-10%, +10%)
  • Jmenovité napětí (vozidlo s třífázovým palubním usměrňovačem):
    Napájecí napětí 400 V AC (-10%, +10%) a 208 V AC (-10%, +10%)
    Třífázovým modelem lze nabíjet vozidla s jednofázovým i třífázovým palubním usměrňovačem
  • Jmenovitý proud na fázi:
    Max. 32A na fázi
    Třífázové zapojení 3x32A
    Jednofázové zapojení 1x32A
    Lze upravovat nastavením stanice
  • Maximální nabíjecí proud:
    Třífázové zapojení 22kW
    Jednofázové zapojení 7,4kW
    Maximální nabíjecí proud lze upravovat nastavením stanice
  • Typ nabíjecí zásuvky:
    Zásuvka Type2, podpora IEC62196-2
  • Typ nabíjecího kabelu:
    Kabel s koncovkou Type 2 (IEC 62196-2) nebo volitelně Type 1 (SAE JI772)



Elektrická ochrana

Integrované ochrany:

Ochrana proti úniku DC proudu
Proudový chránič RCD Type A (volitelné)



Přepěťová ochrana:

Doporučeno instalovat do rozvaděče



Měření

Měřič spotřeby MID:

Není k dispozici pro tento model, pouze pro modely HOME a PRO



Komunikační rozhraní s chytrou domácností nebo dozorovým centrem

GSM:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Ethernet:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 WiFi:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 PLC:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO



Komunikační rozhraní s elektromobily

IEC 61851:

Podporovány standardní verze od roku 2017 (všechny vozidla zároveň podporují starší verze)



Komunikační protokoly

OCPP:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 WEB API:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 Modbus:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO



Uživatelské rozhraní a signalizace

Stavová LED dioda:

Ano - signalizuje aktuální stav nabíjecí stanice

Barevný dotykový displej:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Webové rozhraní pro lokální uživatele, správu uživatelů, reporting a nastavení stanice:

 Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO



Ostatní funkce uživatelského rozhraní:

Nápověda integrovaná do dotykového displeje:

 Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Podpora více jazyků dotykového displeje a webového rozhraní:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Možnost zobrazení loga společnosti nebo reklamního sdělení:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO



Zabezpečení stanice a aktivace nabíjení

RFID karty:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

PIN kód:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Plug & Charge:

Ano

Mobilní aplikace:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

SMS:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO



Základní mechanické parametry

Rozměry (v x š x h):

45 x 27 x 13,5 cm

Hmotnost:

Model se zásuvkou: 6,3 kg

Model s kabelem: 8,5 kg

Rozměry včetně balení (v x š x h):

Model se zásuvkou: 60 x 40 x 18 cm

Model s kabelem: 60 x 40 x 25 cm

Hmotnost včetně balení:

Model se zásuvkou: 7,5 kg

Model s kabelem: 9,7 kg

Materiál těla stanice:

Jednolitý hliník + krycí kryt z polykarbonátu LEXAN

Barva:

Šedá

Vstup přívodního kabelu:

Silové kabely lze do stanice standardně zavést ze zadní strany ve spodní části nabíjecí stanice nebo ze spodní strany nabíjecí stanice. V případě použití odsazovacích podložek montážního rámu, které jsou součástí balení, pak také z horní strany (kabel je veden za stanicí shora až ke spodní průchodce).

Rozměry silového kabelu:

Od 3x2,5mm2 do 5x10mm2 - nad rozměr 5x6mm2 je potřeba využít gumový vodič!



Enviromentální parametry

Stupeň krytí:

Model se zásuvkou IP54

Model s kabelem IP65

Provozní teplota:

-20°C + 65°C

Skladová teplota:

-20°C + 70°C

Vlhkost:

90%

Nadmořská výška:

2000m



Ochrana proti vandalismu

Mechanická odolnost:

IK10

Zámek zásuvky:

Není k dispozici pro tento model, pouze pro modely PRO nebo DUO



Údržba

Způsob čištění:

Čistý hadřík, voda bez alkoholu



Správa výkonu

Optimalizace nákladů a cen:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Ochrana hlavního jističe proti přetížení - modul LOAD GUARD

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Spojování více stanic do skupin (klastrování):

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Připojení do dozorového centra a řízení spotřeby:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO
