INCH DUO

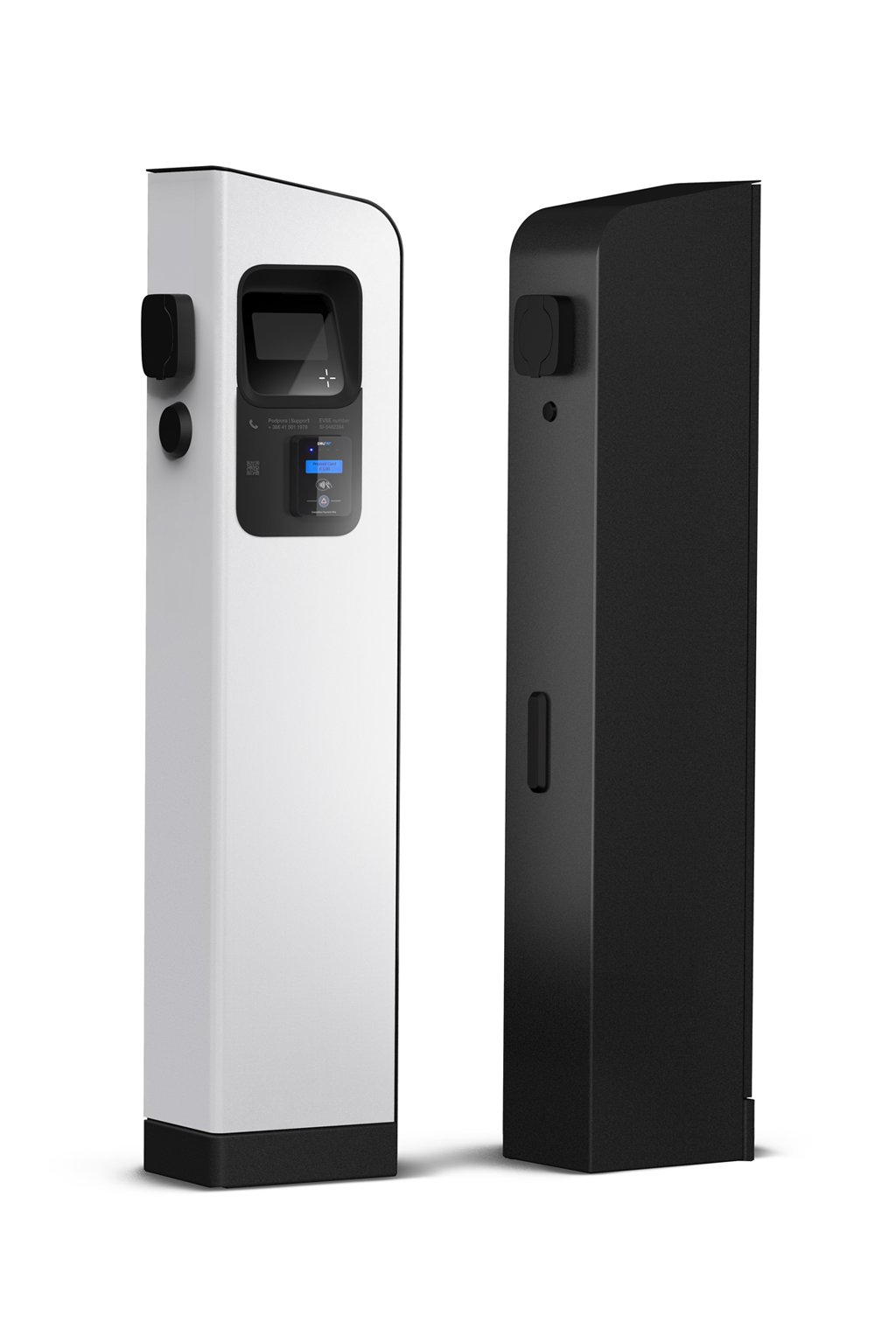

INCH DUO je odolná nabíjecí stanice se dvěma nabíjecími výstupy připravená k nepřetržitému provozu v náročných veřejných prostorách. Součástí nabíjecí stanice jsou již veškeré potřebné a vyžadované ochranné prvky pro zabezpečení adekvátní ochrany nabíjecí stanice, vozidla i uživatele. Nemusíte se tak bát nesplnění předepsaných norem ani dodatečných nákladů za doplnění ochranných prvků při instalaci nabíjecí stanice.

Typ konektivity
Další vybavení stanice
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Skladem (2 ks) Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Zvolte variantu
Kód: G-DC3ZFBY10 G-DC3ZFBY10-B00 G-DC3ZFBY20 G-DC3ZFBY20-B00 G-DC3ZFBY40 G-DC3ZFBY10-C00 G-DC3ZFBY10-C09 G-DC3ZFBY40-B00 Zvolte variantu
94 230 Kč 121 230 Kč 97 560 Kč 124 640 Kč 96 390 Kč 102 330 Kč 107 730 Kč 123 390 Kč od 94 230 Kč 114 018,30 Kč včetně DPH 146 688,30 Kč včetně DPH 118 047,60 Kč včetně DPH 150 814,40 Kč včetně DPH 116 631,90 Kč včetně DPH 123 819,30 Kč včetně DPH 130 353,30 Kč včetně DPH 149 301,90 Kč včetně DPH od 114 018,30 Kč včetně DPH
Kategorie: INCH DUO

Ergonomický design a velký dotykový displej zobrazující jednoduché pokyny pro nabíjení zajišťují spolu s integrovaným platebním terminálem pohodlí všem uživatelům. Přímé platby budou k dispozici od Q2 2022.

Nabíjecí stanice již obsahuje veškeré ochrany a měřící prvky, které veřejné a komerční nabíjení vyžaduje, včetně certifikovaného elektroměru pro každou nabíjecí zásuvku.

Robustní uživatelské rozhraní a možnost propojování stanic do skupin, tzv. klastru, umožňuje pohodlné provozování i bez nutnosti napojení stanic do dozorového centra a s tím spojené měsíční poplatky.

  • Výkon až 2x22kW
  • Barevný dotykový displej o velikosti 5 palců
  • Webové uživatelské rozhraní
  • Správa uživatelů a rozúčtování nákladů
  • Zabezpečení RFID kartami nebo PIN kódem
  • Podpora Load Guard, Modbus, OCPP
  • Konektivita Ethernet / LTE / WiFi
  • Celohliníkové tělo, IK10, IP54
  • Zabezpečení servisního prostoru 3 bodovým mechanismem s klíčem



Technické parametry

Výkonové parametry nabíjecí stanice:

Jmenovité napětí (jednofázové zapojení):

jednofázové připojení od 90 V AC do 252 V AC

třífázové připojení až 440V AC

Jmenovitý proud na fázi:

Max. 64A na fázi

Třífázové zapojení 3x64A

Jednofázové zapojení 1x64A

Lze upravovat nastavením stanice

Maximální nabíjecí proud:

Třífázové zapojení 2 x 22kW

Jednofázové zapojení 2 x 7,4kW

Maximální nabíjecí proud lze upravovat nastavením stanice

Frekvence:

47Hz - 63Hz

Podporované systémy uzemnění:

TN-S, TN-C, TN-C-S a za zvláštních podmínek TT

Pokud je to možné, doporučuje se lokální uzemnění

Spotřeba nabíjecí stanice v pohotovostním režimu:

5-30W  v závislosti na integrovaných modulech (WiFi, LTE, platební terminál apod.)

Přepěťová citlivost zařízení:

Kategorie III EN60664



Výstup nabíjecí stanice:

Počet výstupů nabíjecí stanice:

2 x zásuvka

Jmenovité napětí (vozidlo s jednofázovým palubním usměrňovačem):

Napájecí napětí 230 V AC (-10%, +10%) a 120 V AC (-10%, +10%)

Jmenovité napětí (vozidlo s třífázovým palubním usměrňovačem):

Napájecí napětí 400 V AC (-10%, +10%) a 208 V AC (-10%, +10%)

Třífázovým modelem lze nabíjet vozidla s jednofázovým i třífázovým palubním usměrňovačem

Jmenovitý proud na fázi:

Max. 32A na fázi pro každou zásuvku

Třífázové zapojení 3x32A

Jednofázové zapojení 1x32A

Lze upravovat nastavením stanice

Maximální nabíjecí proud jedné zásuvky:

Třífázové zapojení 22kW

Jednofázové zapojení 7,4kW

Maximální nabíjecí proud lze upravovat nastavením stanice

Maximální nabíjecí proud lze dynamicky upravovat na základě aktuálního zatížení hlavního jističe (nutné instalovat Load Guard)

Typ nabíjecí zásuvky:

Zásuvka Type2, podpora IEC62196-2

Zásuvka bez LED signalizace

Zásuvka s LED signalizací (volitelně)

Zásuvka se zámkem (volitelně)





Elektrická ochrana

Integrovaná ochrana:

Ochrana proti úniku DC proudu
2x proudový chránič RCD

Přepěťová ochrana:

Doporučeno instalovat do rozvaděče nebo je možné za příplatek instalovat do nabíjecí stanice

Nadproudová ochrana:

Jedna nadproudová ochrana charakteristika C 80A + 2x nadproudová ochrana 40A + 1x nadproudová ochrana 6A

Jmenovitý krátkodobý výdržný proud: 10 kA.

Pokud je ve stanici integrován proudový chránič, pak je nutné nadproudovou ochranu instalovat do rozvaděče a naopak

Dodatečná ochrana zajišťující měření nabíjecího proudu a porovnávání s nastaveným maximálním proudem v nabíjecí stanici:

Softwarová nadproudová ochrana založená na přídavném vnitřním měření proudu zabraňuje výpadku jističe a přeruší nabíjení pokud vozidlo nerespektuje nastavenou hodnotu ve stanici.



Měření

Měřič spotřeby MID:

2x Měřič spotřeby MID instalovaný uvnitř nabíjecí stanice



Třída přesnosti měření třída I pro aktivní energii s ohledem na EN 62053-21 a třídu B s ohledem na EN 50470-3.

Základní integrovaný měřič spotřeby (volitelné):

Třída přesnosti měření třída II

Dostupné typy měření: energie a výkon na všech fázích, měření napětí na všech fázích, účiník, proud na všech fázích a energie v obou směrech



Komunikační rozhraní s chytrou domácností nebo dozorovým centrem

LTE modul:

Ano - volitelné

Mobilní modul podporující následující frekvence:

GSM / GPRS / EDGE / 850 / 900 / 1800 / 1900 / UMTS / HSPA / EDGE / 850 / 900 / 1800 / 1900 / 2100 Mhz

Instalací LTE modulu není umožněno instalovat WiFi modul

Ethernet:

Ano - ethernet modul

V servisní části stanice je k dispozici připojení 10M/100M

 WiFi:

Ano - volitelné

Standard sítě: IEEE 802.11n / g / b

Přenosová rychlost: 11n max 150Mbps / 11g max 65Mbps / 11b max 11Mbps

Frekvence: 2.4 – 2.4835 G

Zabezpečení: Filtrování MAC adres, Kryptování 64/128/152 bit WEP, Bezpečnostní mechanismus WPA-PSK/WPA2-PSK, WPA/WPA

Instalací WiFi modulu není umožněno instalovat LTE modul

 Router:

Ano - volitelné

Mobilní: 4G (LTE) - Cat. 4 DL až 150 Mbps, UL až 50 Mbps; DC-HSPA+; UMTS; TD-SCDMA; EDGE; GPRS

Ethernet: 2 x 10/100 Ethernet porty: 1 x WAN (nastavitelný jako LAN), 1 x LAN

Datový switch:

Ano - volitelné

Podporuje přímé nebo křížové kabely

Provozní režim: Store and Forward, L2 wire-speed/non-blocking switching engine

Rychlost: 10/100 Mbps

Protokoly: IEEE 802.3 , IEEE 802.3x, Flow Control, Back Pressure, TCP/UDP

Komunikační rozhraní s elektromobily

IEC 61851:

Podporována digitální komunikace v souladu s IEC 61851-1:2017

Podporovány standardní verze od roku 2017 (všechny vozidla zároveň podporují starší verze)

IEC 15118:

Podporována High level komunikace v souladu s ISO 15118:2015

Nabíjecí stanice je již připravena pro dodatečnou instalaci PLC modulu



Komunikační protokoly

OCPP:

OCPP 1.6 SOAP (plná podpora)

OCPP 1.6 JSON (všechny zprávy/metody podporovány)

OCPP 2.0 JSON (v procesu integrace)

Dodatečná podpora přenosu zákaznických dat  (pro tvorbu cen a reklamního sdělení)

Komunikace OCPP s více uzly

 WEB API:

Je možné poskytnout API specifikace

 Modbus:

Modbus TCP server

Používá se pro integraci do Smart Home/ Smart building a propojení s MaR budovy



Uživatelské rozhraní a signalizace

Stavová LED dioda:

Ano - signalizuje aktuální stav nabíjecí stanice

Barevný dotykový displej:

Ano - True Color s dotykovým rozhraním (16MB RGB)

Rozměr: 118.5 x 77.6 mm

Rozlišení: 800 x 480 pixelů

Čitelný na slunci, pozorovací úhel 180o

Webové rozhraní pro lokální uživatele, správu uživatelů, reporting a nastavení stanice:

Integrované webové rozhraní s přizpůsobivým designem (PC, tablet, mobil)

Umožňuje konfiguraci stanice, online kontrolu stavu stanice a nabíjení, vytváření reportů,
správu uživatelů stanice a jejich oprávnění, zobrazování loga nebo reklamního sdělení na
displeji, diagnostiku, odstraňování poruch nebo aktualizaci firmware



Ostatní funkce uživatelského rozhraní:

Nápověda integrovaná do dotykového displeje:

Ano - LCD displej nabíjecí stanice poskytuje nápovědu a tipy

Podpora více jazyků dotykového displeje a webového rozhraní:

Ano - Podpora několika jazyků a přepínání mezi vybranými čtyřmi na displeji stanice

Možnost uložení libovolného počtu jazyků v uživatelském rozhraní

Možnost zobrazení loga společnosti nebo reklamního sdělení:

Ano - zobrazováno na displeji stanice



Zabezpečení stanice a aktivace nabíjení

RFID karty:

Ano - integrovaný RFID modul

Parametry: Podpora I2C, SPI and HSU (High speed UART), čtecí vzdálenost 5-7cm

- ISO14443A: MIFARE Classic 1k & 4k, MIFARE Classic 1k & 4k EV14), Mini, DESFire EV13), Plus S&X, Pro X, SmartMX, Ultralight, Ultralight EV14), Ultralight
C, NTAG2xx4)

- SLE44R35, SLE66Rxx (my-d move), LEGIC Advant1), PayPass2)

- ISO14443B: Calypso2), CEPAS2), Moneo2), PicoPass2), SRI512, SRT512, SRI4K, SRIX4K

- ISO18092 / NFC: NFC Forum Tag Type 1-4

- Sony FeliCa1)

1) jen UID, 2) jen UID - čtení/zápis na požadavek, 3) jen AES 4) plánované funkce rozšířeného zabezpečení pro čtení/zápis

PIN kód:

Ano - zadávání přes dotykový displej stanice

Plug & Charge:

Ano

Mobilní aplikace:

Ano - pokud je stanice připojena do dozorového systému a je podporováno operátorem

SMS:

Ano - pokud je stanice připojena do dozorového systému a je podporováno operátorem



Základní mechanické parametry

Rozměry (v x š x h):

134,3 x 31,2 x 20 cm, střed nabíjecí zásuvky ve výšce 108cm

Hmotnost:

38kg

Rozměry včetně balení (v x š x h):

144,3 x 41,2 x 30 cm

Hmotnost včetně balení:

43kg

Materiál těla stanice:

Nerezová ocel s extra antikorozní ochranou (práškovým nástřikem) a polykarbonátový kryt displeje

Materiál držáku UI - vlákny vyztužený ABS

Barva:

Šedá nebo příplatková bílá v různých kombinacích, na zakázku je možné dodat v požadované barvě RAL

Vstup přívodního kabelu:

Silové kabely lze do stanice standardně zavést ve spodní části nabíjecí stanice

Rozměry silového kabelu:

Do 5xx50mm2, v případě potřeby možné dodání s adaptéry pro 135mm2

 Typ datového kabelu:

CAT-5, SFTP - preferovaná volba pokud je kabel veden zároveň se silovým kabelem nebo na delší vzdálenost.
Pro datový kabel CAT-5 je nejdelší doporučená vzdálenost bez zesilovače signálu 100m

Vstup datového kabelu:

Silové kabely lze do stanice standardně zavést ve spodní části nabíjecí stanice





Enviromentální parametry

Stupeň krytí:

IP54



Provozní teplota:

-25°C + 65°C

Skladová teplota:

-40°C + 70°C

Vlhkost:

95%

Nadmořská výška:

2000m



Ochrana proti vandalismu

Mechanická odolnost:

IK10

Zámek zásuvky:

Ano - lze aktivovat nebo deaktivovat v uživatelském rozhraní nabíjecí stanice

Zabezpečení servisní části:

Tří bodový zamykací mechanismus s jednám zámkem. Sensor otevřených dveří a náklonu stanice.



Údržba

Aktualizace Firmware:

Aktualizace přes uživatelské rozhraní stanice nebo přes připojený dozorový systém

Přístup do servisní části:

Servisní dveře na klíč

Funkce dostupné v servisní části:

Přístup k:

Ethernet

LTE SIM

Restartovací tlačítko

Tlačítko servisního menu

Manipulace s instalovanou ochranou

Připojení k rozvodné síti

Digitální signály DI/DO

Způsob čištění:

Čistý hadřík, voda bez alkoholu



Správa výkonu

Optimalizace nákladů a cen:

Na základě tarifů dodavatele el. energie (vysoký/nízký tarif)

Možnost aktivní využití el. energie z obnovitelných zdrojů (nutná instalace modulu Load Guard)

Optimalizace provozu:

Vestavěné strojové učení a rozpoznávání chování s pomocí umělé inteligence k optimalizaci každého procesu nabíjení

Možnost optimalizace nabíjení na základě zadání času odjezdu přes dozorový systém nebo dotykový displej

Podpora Modbus pro integraci s MaR budovy a optimalizace výkonu celé budovy

Ochrana hlavního jističe proti přetížení - modul LOAD GUARD

Ano - použitím modulu Load Guard

Spojování více stanic do skupin (klastrování):

Možnost propojení několika nabíjecích stanic do skupiny a řízení spotřeba/maximálního výkonu celé skupiny

Podpora max.8 stanic INCH DUO ve skupině, při počtu nad 8 stanic je možné doplnit průmyslovým PC

Připojení do dozorového centra a řízení spotřeby:

Ano
